内窥镜头MTF检测产线自动化解决方案（一）

我国内窥镜市场规模在2019年突破250亿元，增速20%左右，国内巨大诊疗需求尚未释放。面对高发的消化内科、呼吸科、普外科、耳鼻喉科、骨科、泌尿外科、妇科等疾病，内窥镜成为不可或缺的医用诊断和手术设备，也是全球医疗器械行业中增长较快的产品之一。而内窥镜头又是内窥镜产业链的核心重要环境。如何做好内窥镜头成像质量MTF自动机检测，降低生产成本， 成为内窥镜头厂商需要考虑的重点问题。

傲来科技，作为镜头MTF测试机国产自研领导者，为推动内窥镜产业技术发展，提出了正投影和逆投影两种内窥镜头MTF检测产线自动化解决方案。今天，先介绍正投影解决方案。

方案特点

1、使用Tray上料，提升上料效率，可手动上下料，也可配机械手自动上下料；

2、使用CCD或终端对应Sensor直接成像，可测试更多ROI，与实际使用场景一致，减少客诉；

3、测试环境标准，使用MTF或SFR Chart，符合ISO 12233-2017标准，测试结果与国际接轨；

4、平台具有良好的通用性，可扩展测试FOV、Distortion、像散、色差、CRA等测试项；

5、兼容定焦镜头测试，可通过增加配件满足变焦镜头测试；

6、软件可扩展性强，本机数据库支持，并可对接客户MES系统，具有用户自定义格式报表生成等功能。

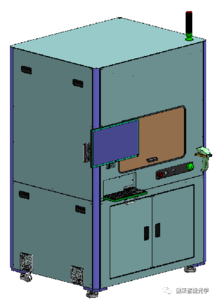

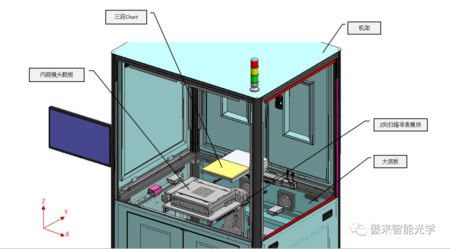

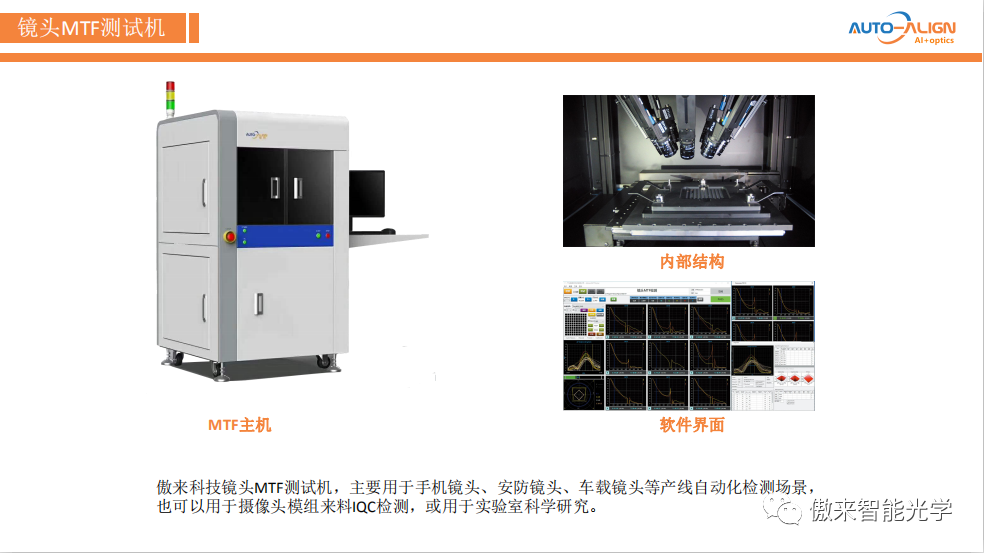

机台主体结构

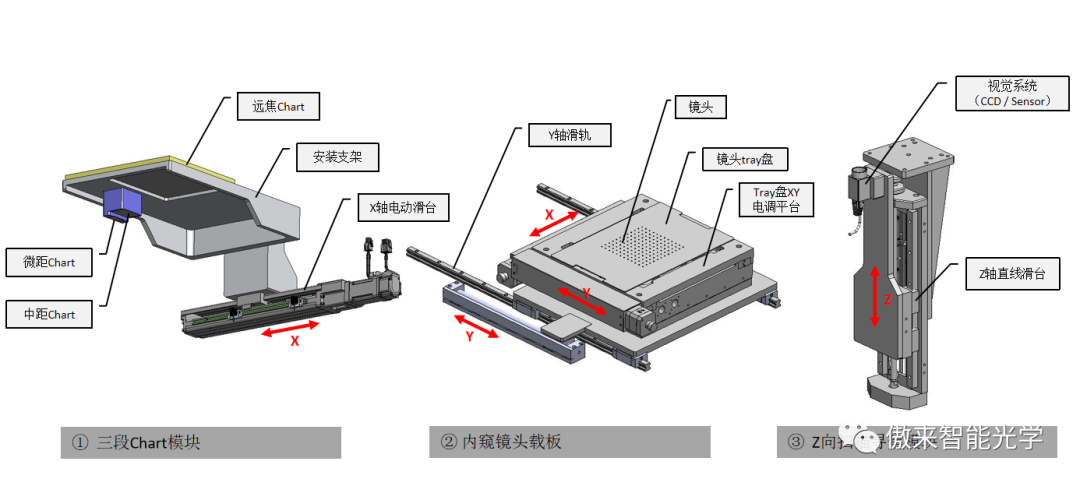

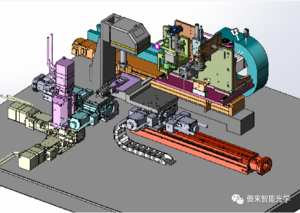

功能模块结构介绍

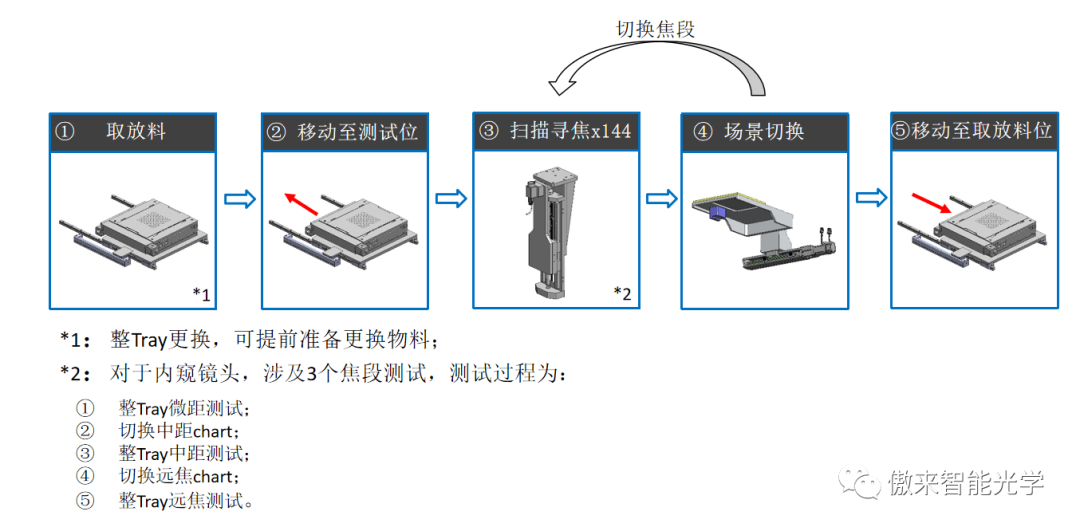

机台工作流程

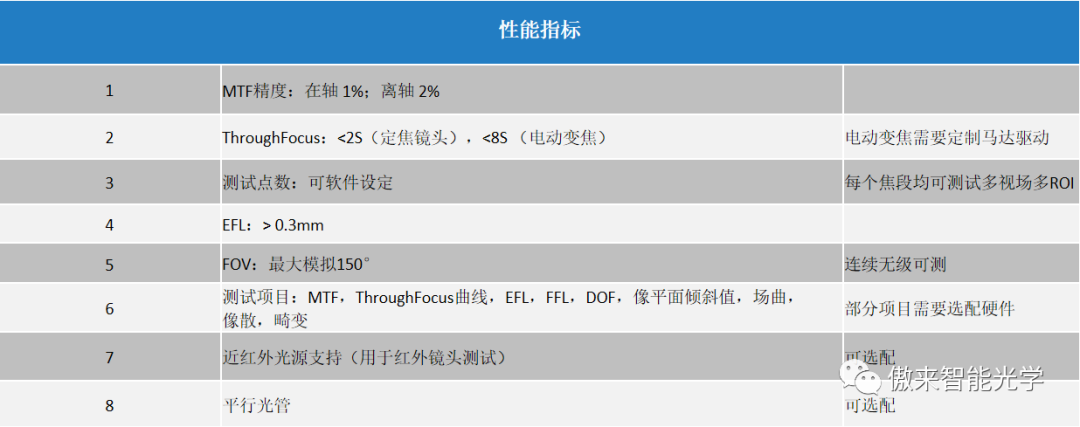

性能指标

Note：UPH > 1000

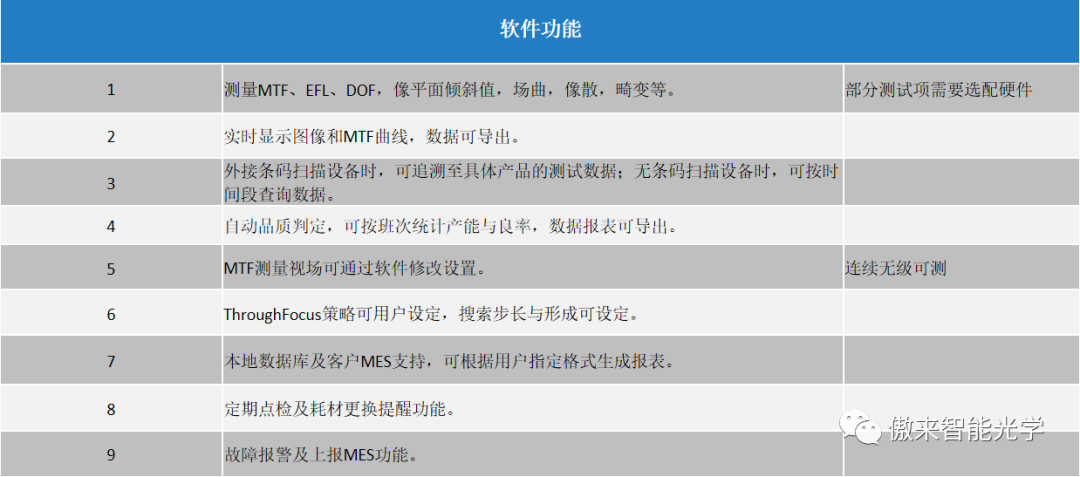

软件功能

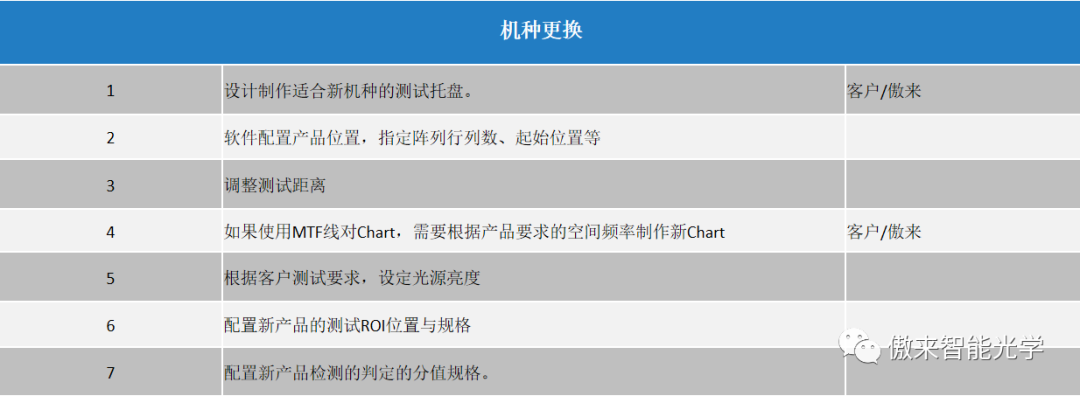

机种更换
